CBB21の散逸係数は何ですか？
Jul 08, 2025| CBB21コンデンサの専用サプライヤーとして、私はしばしば、これらのコンポーネントのさまざまな技術仕様に関する顧客からの問い合わせに遭遇します。頻繁に発生する質問の1つは、「CBB21の散逸係数は何ですか？」です。このブログ投稿では、この質問に対する包括的な回答を提供し、散逸因子の概念、CBB21コンデンサにおけるその重要性、およびそれがパフォーマンスにどのように影響するかを掘り下げることを目指しています。
散逸係数を理解する
損失接線（tanδ）としても知られる散逸係数は、交互の電流（AC）にさらされるときにコンデンサのエネルギー損失を定量化する重要なパラメーターです。理想的なコンデンサでは、充電段階で保存されたすべての電気エネルギーは、放電段階で完全に放出されます。ただし、実際のコンデンサでは、さまざまな内部メカニズムにより、熱の形でエネルギーのわずかな部分が失われます。散逸係数は、このエネルギー損失の尺度です。
数学的には、散逸係数は、特定の周波数でのコンデンサの容量性リアクタンス（XC）に対する等価直列抵抗（ESR）の比として定義されます。
[\ tan \ delta = \ frac {esr} {x_c}]
ここで、（ESR）は同等のシリーズ抵抗であり、（x_c = \ frac {1} {2 \ pi fc}）は静電容量性反応性であり、（f）はAC信号の頻度であり、（c）コンデンサの容量です。
CBB21コンデンサの散逸因子
CBB21コンデンサは、優れた電気特性、高い信頼性、幅広い用途で知られているメタル化ポリプロピレン膜コンデンサの一種です。これらのコンデンサは、薄いポリプロピレン膜を誘電体材料として使用して構築され、片側または両側に金属化されて電極を形成します。
CBB21コンデンサの散逸因子は通常非常に低く、通常は1 kHzの周波数で0.001〜0.002の範囲でです。この低散逸因子は、CBB21コンデンサの重要な利点の1つです。これは、エネルギー損失が低く、効率が高いことを示しています。散逸因子が低いということは、コンデンサが動作中に熱が少なくなることを意味し、長期的な信頼性と安定性を改善することができます。
CBB21コンデンサの低散逸因子は、主に誘電体として使用される高品質のポリプロピレン膜によるものです。ポリプロピレンの誘電損失は非常に低いため、最小限の損失で電気エネルギーを保存および放出できることを意味します。さらに、CBB21コンデンサの金属化された電極は、抵抗が低いように設計されており、同等の直列抵抗とその結果、散逸因子をさらに減少させます。
CBB21コンデンサの散逸因子の重要性
散逸因子は、さまざまなアプリケーションのCBB21コンデンサのパフォーマンスと適合性を決定する上で重要な役割を果たします。 CBB21コンデンサの散逸因子の重要な意味を次に示します。
1。効率
前述のように、低散逸因子は、コンデンサのエネルギー損失が低く、効率が高いことを示しています。電源や再生可能エネルギーシステムなどのエネルギー効率が重要なアプリケーションでは、散逸因子が低いCBB21コンデンサは、消費電力を削減し、システム全体の効率を改善するのに役立ちます。
2。熱生成
散逸係数は、動作中にコンデンサによって発生する熱量に直接関係しています。高い散逸因子は、コンデンサがより多くの熱を発生させることを意味し、それが温度上昇を引き起こし、コンデンサの寿命を減らす可能性があることを意味します。対照的に、散逸因子が低いCBB21コンデンサは熱が少なくなり、特に高出力用途では信頼性と安定性が向上します。
3。周波数応答
コンデンサの散逸係数は、周波数によって変化する可能性があります。一般に、CBB21コンデンサの散逸係数は、周波数の増加とともに増加します。ただし、他のタイプのコンデンサと比較して、増加率は比較的少ないです。これにより、CBB21コンデンサは、無線周波数（RF）回路や電気通信システムなどの高周波アプリケーションでの使用に適しています。
4。信号品質
オーディオサーキットやビデオ回路など、信号品質が重要なアプリケーションでは、散逸係数がコンデンサの性能に影響を与える可能性があります。高い散逸因子は、信号の歪みと減衰を引き起こす可能性があり、全体的な信号品質の分解につながります。散逸因子が低いCBB21コンデンサは、これらの効果を最小限に抑え、高品質の信号伝達を確保するのに役立ちます。
CBB21コンデンサの散逸因子に影響する因子
いくつかの要因がCBB21コンデンサの散逸因子に影響を与える可能性があります。考慮すべき重要な要素のいくつかは次のとおりです。
1。周波数
前述のように、CBB21コンデンサの散逸係数は一般に、頻度の増加とともに増加します。これは、容量性リアクタンスが周波数の増加とともに減少する一方で、同等の直列抵抗は比較的一定のままであるためです。その結果、散逸因子である容量性リアクタンスに対する同等の直列抵抗の比が増加します。
2。温度
CBB21コンデンサの散逸係数も温度の影響を受ける可能性があります。一般に、散逸係数は温度の上昇とともに増加します。これは、金属化された電極の抵抗とポリプロピレン膜の誘電損失が温度とともに増加するためです。したがって、特定のアプリケーションのCBB21コンデンサを選択する際に、コンデンサの動作温度範囲を考慮することが重要です。
3。静電容量値
CBB21コンデンサの散逸係数は、静電容量の値によってわずかに変化する可能性があります。一般に、静電容量の値が大きいほど散逸因子がわずかに高い傾向があります。これは、より大きなコンデンサがより多くの誘電体材料とより大きな表面積を持っているため、同等の直列抵抗と誘電損失を増加させる可能性があるためです。
散逸因子が低いCBB21コンデンサの応用
散逸因子が低く、優れた電気特性により、CBB21コンデンサはさまざまな用途で広く使用されています。 CBB21コンデンサの一般的なアプリケーションの一部を次に示します。
1。電源
電源回路では、CBB21コンデンサがフィルタリング、デカップリング、およびエネルギー貯蔵に使用されます。それらの低散逸因子は、電力損失を減らし、電源の効率を改善するのに役立ちます。さらに、CBB21コンデンサの低熱生成により、電源の信頼性と安定性が向上する可能性があります。
2。オーディオおよびビデオサーキット
オーディオおよびビデオサーキットでは、CBB21コンデンサがカップリング、バイパス、および周波数補償に使用されます。それらの低散逸因子は、高品質の信号伝達を確保し、歪みと減衰を最小限に抑えるのに役立ちます。
3。無線周波数（RF）回路
RF回路では、CBB21コンデンサがチューニング、結合、フィルタリングに使用されます。それらの低散逸因子と良好な周波数応答により、ワイヤレス通信システムやレーダーシステムなどの高周波アプリケーションでの使用に適しています。
4。再生可能エネルギーシステム
太陽光発電システムや風力発電システムなどの再生可能エネルギーシステムでは、CBB21コンデンサがパワーコンディショニング、エネルギー貯蔵、フィルタリングに使用されます。それらの低散逸因子は、再生可能エネルギーシステムの効率を改善し、電力損失を減らすのに役立ちます。
当社のCBB21コンデンサ製品

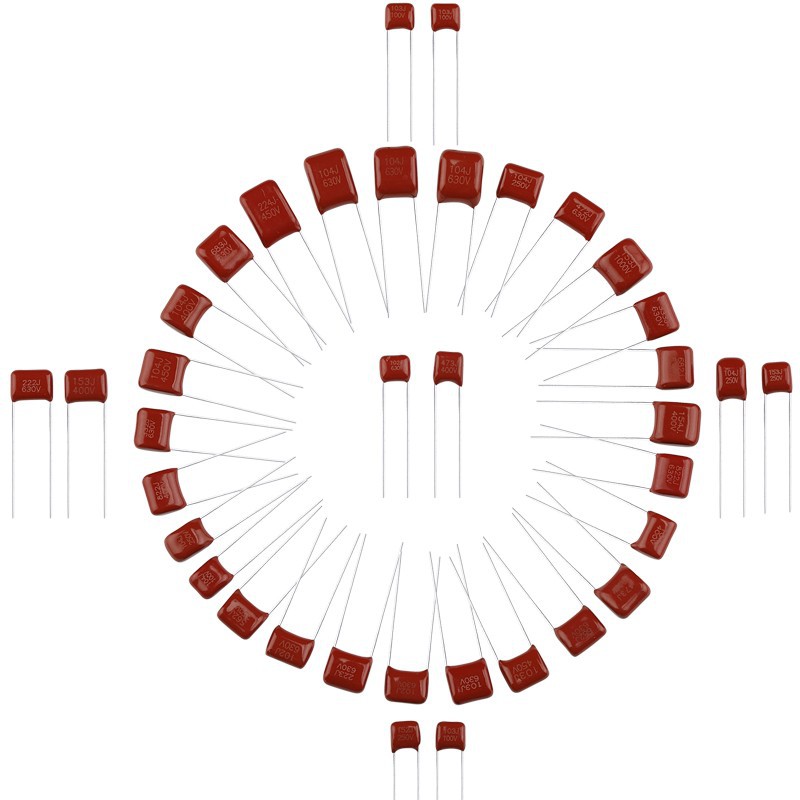

CBB21コンデンサの大手サプライヤーとして、散逸因子が低い幅広い高品質のCBB21コンデンサを提供しています。当社のCBB21コンデンサは、お客様の多様なニーズを満たすために、さまざまな容量値、電圧評価、およびパッケージサイズで利用できます。人気のあるCBB21コンデンサ製品の一部は次のとおりです。

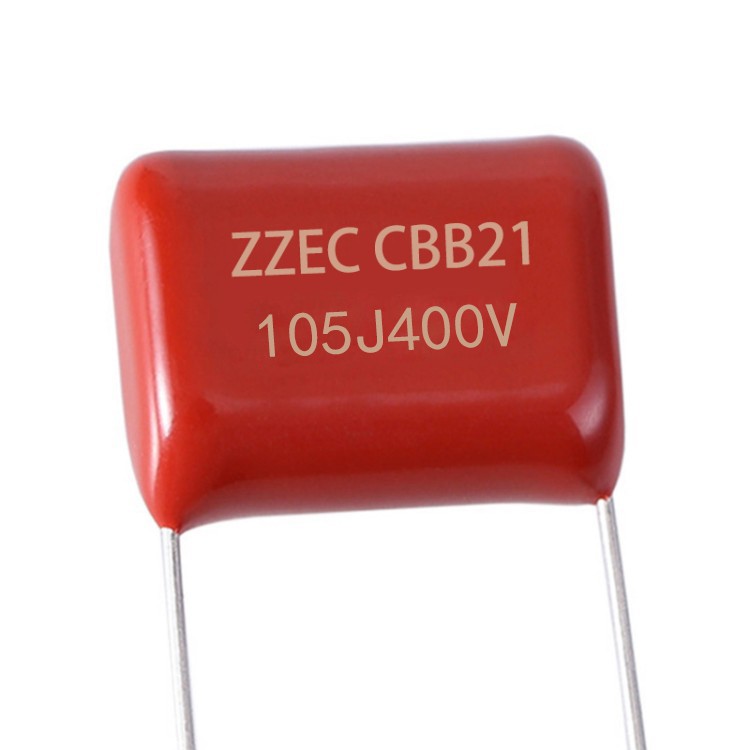

- CBB21 105J400V：このコンデンサの容量は、1μF、電圧定格400 V、および1 kHzで0.001の低い散逸係数を持っています。これは、電源、オーディオサーキット、および高い信頼性と低エネルギー損失が必要な他のアプリケーションでの使用に適しています。
- CBB21-FILMコンデンサ100V：このコンデンサの電圧定格は100 Vで、さまざまな静電容量値で使用できます。これは、コンシューマーエレクトロニクスや通信システムなどの低電圧アプリケーションで使用するために設計されています。
- CBB21-FILMコンデンサ200V：このコンデンサの電圧定格は200 Vで、産業制御システムやパワーエレクトロニクスなどの中電圧アプリケーションでの使用に適しています。
結論
結論として、散逸係数は、CBB21コンデンサのエネルギー損失を定量化する重要なパラメーターです。 CBB21コンデンサは、散逸因子が低いことで知られています。これは、エネルギー損失が低く、効率が高く、パフォーマンスが良好であることを示しています。 CBB21コンデンサの低散逸因子は、主に誘電材料として使用される高品質のポリプロピレン膜と低耐性金属化電極によるものです。
散逸因子は、さまざまなアプリケーションに対するCBB21コンデンサのパフォーマンスと適合性を決定する上で重要な役割を果たします。散逸因子が低いと、コンデンサの効率、信頼性、信号品質が向上し、電源、オーディオおよびビデオ回路、RF回路、再生可能エネルギーシステムなど、幅広い用途での使用に適しています。
散逸因子が低い高品質のCBB21コンデンサを探している場合は、詳細についてはお気軽にお問い合わせください。特定の要件について説明してください。私たちはお客様に最高の製品とサービスを提供することを約束しており、あなたと一緒に協力することを楽しみにしています。
参照
- 「コンデンサハンドブック」、イートンコーポレーション
- 「Electrical Engineering Handbook」、CRC Press
- 「電気回路の基礎」、チャールズ・K・アレクサンダーとマシュー・ノー・サディク
